業務案内

生産設計

PRODUCT DESIGN

生産設計についてのご案内です。

サービス概要

施工図作成

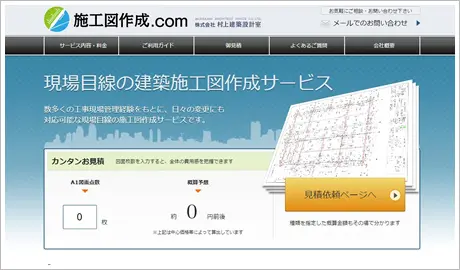

施工図作成専用 サービスサイトのご案内

オンラインで見積と発注、図面の受け取りが可能な新サービスを開始いたしました。
このサイトは弊社が運用管理しています。
施工図作成をご希望の方は専用サイトに移動して、御見積のページから内容を送信して下さい。

仮設計画図


作図図面打合せ・作図進行のご説明です。

作成図面

  • 総合仮設計画図 (1/100~1/300)
    仮設足場計画図 (1/100~1/300)
  • 山留工事計画図 (1/100~1/300)
    掘削工事計画図 (1/100~1/300)
  • 鉄筋足場計画図 (1/100~1/300)
    杭工事計画図 (1/100~1/300)
  • コンクリート打設計画図 (1/100~1/300)
    鉄骨建方計画図 (1/100~1/300)
  • 昇降エレベーター詳細図 (1/50)
    クレーン詳細図 (1/50~1/100)
  • 型枠支保工計画図 (1/50~1/100)
    型枠支保工計算書

作図使用CAD

  • JWW・AUTO―CAD.LT
  • 手書きでは対応致しておりません。

納品方法

メールにより納品します。

作図価格・見積書

下記いずれかにてお見積書をご提出いたします。JWWとAUTOCADでは原則として価格が違います。
BIMによる作図は単価見積もりではなく、一式のお見積もりになりますのでご注意下さい。

  • 設計図を一式お預かりし、明細付見積書を作成
  • 必要図面明細を頂き、見積書を作成
  • 単価見積を作成

図面修正

図面修正は全て含みます。(変更については打ち合わせさせて頂きます)

サンプルPDFはこちら

こちらからサンプルをご確認いただけます。
